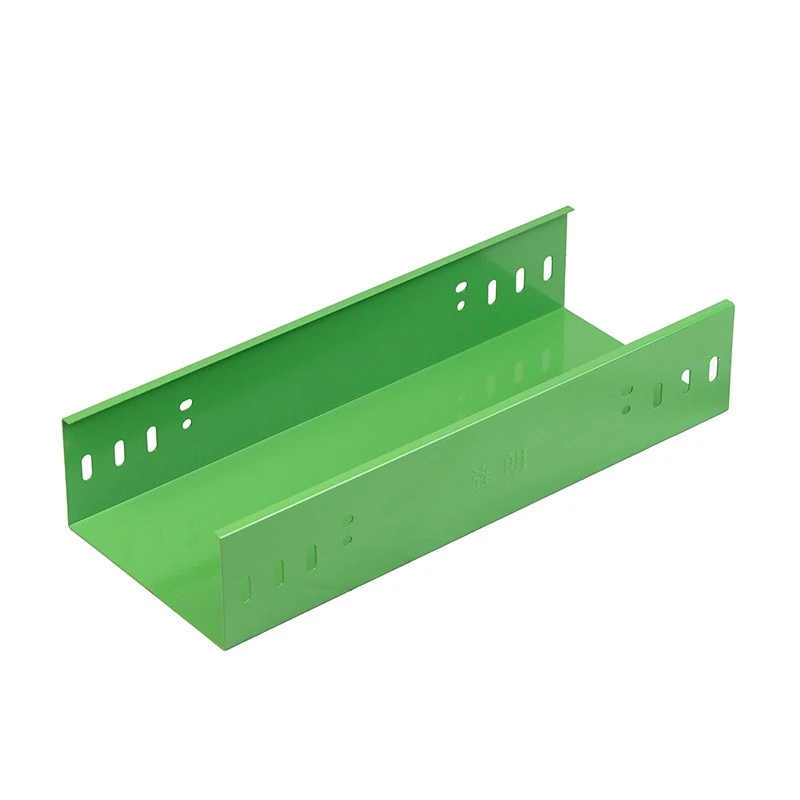

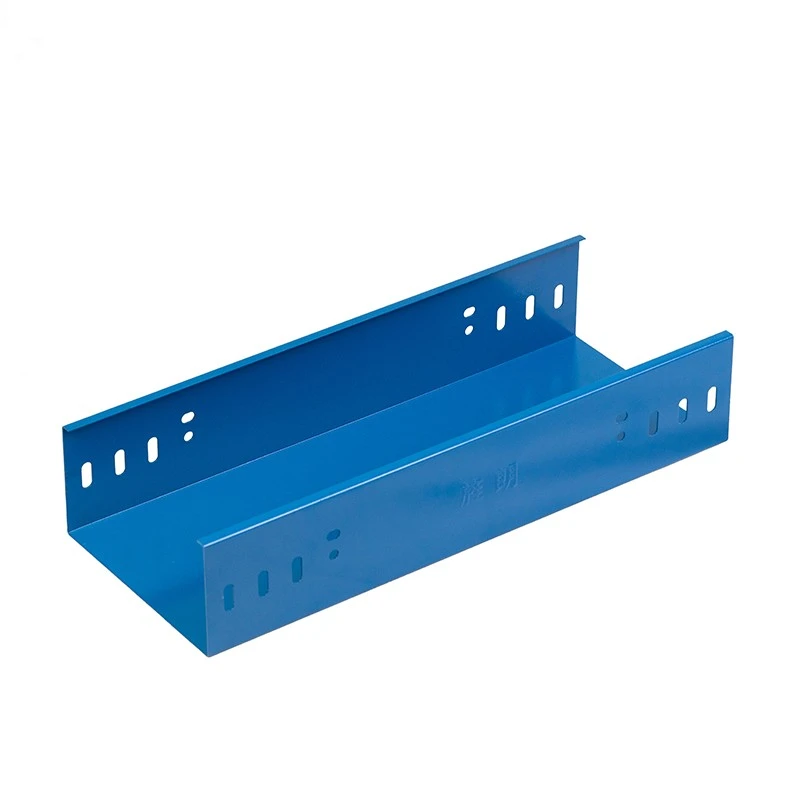

Energetski obrati in veliki industrijski objekti imajo velike obremenitve kablov. V enem svežnju je lahko 30 ali 40 velikih napajalnih kablov. Skupna teža je ogromna. Razmik stebrov v teh objektih je pogosto 8 metrov ali več. Standardni pladnji ne prenesejo te kombinacije teže in razpona. Upogibajo se. Povesijo se. Lahko celo spodletijo. Naš Heavy{11}}Duty Long Span Pladenj je zasnovan točno za te pogoje. Prenaša najtežje obremenitve na najdaljših razponih.
Dvojno-upognjene stranske letve in ojačitvena mreža
Ta pladenj je izdelan drugače od standardnih izdelkov. Stranske letve so dvojno-upognjene. To pomeni, da vzamemo dve plasti jekla in ju upognemo skupaj. Učinkovita debelina je nad 4,0 mm. To daje izjemno togost. Dno ima mrežo ojačitev. Uporabljamo primarne in sekundarne ojačitve, razporejene po vzorcu. Omislite si konstrukcijo nosilca mostu. Enakomerno porazdeli obremenitev po celotni površini pladnja. Prečke so razmaknjene na 200 mm. Za prečke uporabljamo 6 mm okroglo jeklo ali 12 mm ravno jeklo. Nosilnost je dvakrat večja od standardnih pladnjev. Ta pladenj smo preizkusili na 8 metrih. Obremenili smo 6,0kN/m. To je dvakrat več od standardne zahteve. Upogib je bil pod 40 mm. Ko smo odstranili breme, se je pladenj vrnil v prvotno obliko. Brez trajnega upogiba.
Izdelan za dolgotrajno uporabo v zahtevnih okoljih
S pladnjem z dolgim razponom Heavy-Duty ne ubiramo bližnjic. Vroče{2}}cinkana prevleka je debelejša od 85 μm. To je višje od standardnih zahtev. Te-pladnji se pogosto uporabljajo na prostem ali v mokrih prostorih. Debela plast cinka zagotavlja dolgo življenjsko dobo proti koroziji. Ponujamo tudi nerjavno jeklo za kemične tovarne in obalna območja. Aluminij je na voljo za aplikacije,-občutljive na težo. Vsi dodatki se ujemajo z močjo glavnega pladnja. Spojne plošče so debelejše. Vijaki so močnejši. Nosilci so težji. Ponujamo tudi seizmične podporne komplete. Ta pladenj ustreza standardom JB/T 10216-2025 za težke obremenitve. Dobite sistem, ki je varen, stabilen in zanesljiv desetletja.
Specifikacije izdelka
|
Parameter |
Specifikacije / Možnosti |
|
širina |
50, 100, 150, 200, 250, 300, 400, 500, 600, 800, 1000 mm (po meri do 1200 mm) |
|
Višina strani |
25, 50, 100, 150, 200 mm |
|
Standardna dolžina |
6000 mm, prilagodljiv na 8000/10000/12000 mm |
|
Struktura |
Lestev, korito ali pladenj. Dvojno-upognjene stranske tirnice (večja ali enaka 4,0 mm efektivne debeline). Primarna in sekundarna ojačitvena mreža. Razmik stopnic: 200 mm. |
|
Material in zaključek |
Ogljikovo jeklo Q235: izjemno{1}}težko vroče{2}}pocinkano (več kot ali enako 85 μm, več kot ali enako 600 h solnega razpršila) ali praškasto lakiranje (več kot ali enako 60 μm). Nerjaveče jeklo: 304 ali 316L. Aluminij: 6063-T6, trdo eloksiran (večji ali enak 15 μm). |
|
Debelina plošče (jeklo/SS) |
W Manjši ali enak 150 mm: 1,0 mm; 150 |
|
Debelina plošče (aluminij) |
W Manjši ali enak 150 mm: 1,2 mm; 150 |
|
Učinkovitost obremenitve |
Preizkušeno pri 6,0 kN/m na razponu 8 m. Upogib < 40 mm. Brez trajne deformacije. |
|
Varnostni standard |
Upogib Manjši ali enak razponu / 200. 1.5x nazivni obremenitvi brez plastične deformacije. Ustreza standardu JB/T 10216-2025 za težke obremenitve. |
|
Dodatki |
90-stopinjski zavoji, T-kratniki, križi, reduktorji, končne kape, ojačane spojne plošče, vijaki z visoko-trdnostjo 8,8-razreda, samo-zaklepne objemke, L-konzole za težke-obremenitve, dolge spustne palice, nosilci za razpone, seizmični podporni kompleti |
