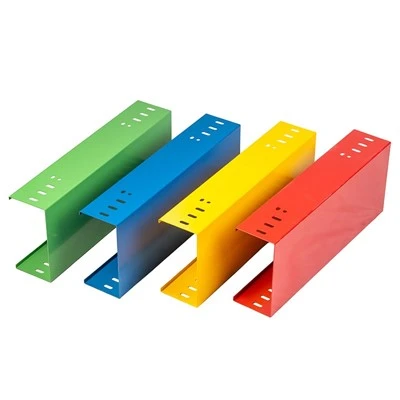

Velike industrijske zgradbe imajo širok razmik stebrov. Podpore ne morete namestiti vsaka dva metra. Standardni pladnji se povesijo na sredini, ko razpon presega šest metrov. To je varnostni problem. Tudi izgleda slabo. Naš kabelski pladenj velikega razpona rešuje to težavo. En del lahko doseže dolžino 12 metrov. Manj spojev pomeni hitrejšo namestitev. Celotna črta ostane ravna in ravna.
Močna struktura za dolge razdalje
Ta pladenj izdelamo z ojačanimi stranskimi tirnicami. Razmik stopnic je 300 mm. Zaradi tega je lestev zelo toga. Pladenj lahko podpira težke kable čez dolge reže brez upogibanja. Za razpone od 6 do 8 metrov priporočamo debelino plošče 2,0 mm. To je najpogostejša izbira za cevne galerije in tovarniške magistralne vode. Za razpone od 8 do 12 metrov priporočamo 3,0 mm težke-odseke z dodatnimi ojačitvami. Ti lahko prenesejo obremenitve vetra in ostanejo ravni. Največji upogib pri polni obremenitvi nikoli ne preseže 1/200 razpona. Vaši kabli ostanejo podprti na vsaki točki.
Izdelano za vaš specifičen razpon
Zavedamo se, da je vsaka zgradba drugačna. Naš kabelski pladenj z velikim razponom je na voljo v obliki lestve, korita in pladnja. Možnosti površinske obdelave vključujejo elektrostatično prašno lakiranje za notranje cevne galerije in vroče{2}}cinkanje za zunanjo uporabo. Za posebne pogoje nudimo tudi nerjavno jeklo in aluminij. Jeklo Q235, ki ga uporabljamo, je močno in zanesljivo. Vsi dodatki, vključno s spojnimi ploščami, nosilci in spustnimi palicami, ustrezajo trdnosti glavnega pladnja. Naša 2-letna garancija pokriva vsak del. Izvajalcem smo pomagali dokončati številne velike{12}}projekte. Dobite stabilen, varen in dolgotrajen kabelski sistem.
Specifikacije izdelka
|
Parameter |
Specifikacije / Možnosti |
|
širina |
50, 100, 150, 200, 250, 300, 400, 500, 600, 800, 1000 mm (po meri do 1200 mm) |
|
Višina strani |
25, 50, 100, 150, 200 mm |
|
Standardna dolžina |
6000 mm, prilagodljiv na 8000/10000/12000 mm |
|
Struktura |
Lestev, korito ali pladenj. Integralne ojačitve. Razmik stopnic lestve: 300 mm. |
|
Material in zaključek |
Ogljikovo jeklo Q235: Praškasto lakiranje (več kot ali enako 60 μm) ali vroče-cinkano (več kot ali enako 65 μm, večje ali enako 480 h solnega razpršila). Nerjaveče jeklo: 304 ali 316. Aluminij: 6063-T6, eloksiran (večji ali enak 15 μm). |
|
Debelina plošče (jeklo/SS) |
W Manjši ali enak 150 mm: 1,0 mm; 150 |
|
Debelina plošče (aluminij) |
W Manjši ali enak 150 mm: 1,2 mm; 150 |
|
Učinkovitost obremenitve |
Svetloba (1,5 mm): razpon 3-6 m; Srednje (2,0 mm): razpon 6-8 m; Težka (3,0 mm): razpon 8-12 m |
|
Varnostni odklon |
Manjše ali enako Span / 200 |
|
Dodatki |
90-stopinjski zavoji, T-kratniki, križi, reduktorji, končne kape, ojačane spojne plošče, visoko{1}}sorniki, anti-vibracijske spone, težki-L-nosilci, dolge spustne palice, podporne spone za razpone |
